Сигнальные устройства

Миниатюрное сигнальное устройство - маленькая хлопушка (мина) служит для оповещения о приближении к палатке человека или зверя, о подвижке предметов вне палатки, для отпугивания зверей (например, от заброски; общее: охранно-сигнальные функции), а также для подачи громких звуковых сигналов.

Возможные варианты устройства, доступные для изготовления, даны на рис.110, но подобных вариантов может быть много и каждый при желании может сам спроектировать подобное устройство. Оно собрано на основе капсюля, капсюля "жевело" или пистона от детского пистолета. Если дернуть за чеку через натянутую над землей тягу (закрепленную на предмете, когда устройство скрытно закреплено на земле или на другом крупном предмете), происходит смещение спускового механизма, освобождающего боек. Боек предварительно поджат пружиной (винтовой цилиндрической, в виде упругого контура из проволоки, в виде кольцевой резинки и т.п.) и при спуске (срыве чекой) накалывает капсюль. Происходит выстрел.

Подобные устройства должны быть абсолютно безопасны, взрыв капсюля должен происходить во внутреннюю полость, чтобы осколки не попали в глаз.

Устройство легко закрепляется на земле колышком-спицей (с петлей), а тягу можно натянуть вокруг всей палатки. Тяга - тонкий прочный шнур с камуфляжной расцветкой, который должен быть почти не виден даже в светлое время. "Напрягать" устройство надо непосредственно перед сном. Такие устройства могут помочь не только туристам, но и охотникам, рыболовам (сигнал клева), изыскателям (геологам, геодезистам).

Достаточно просто выполнить и электрическое сигнальное устройство, в котором выдергивание чеки вызывает замыкание контакта, включающего звуковой генератор. Последний через динамик подает сигнал в палатку. Более отрывистые и сильные сигналы получаются при модуляции импульсного генератора. Но такой сильный сигнал, как при взрыве капсюля, с помощью электрического устройства получить трудно.

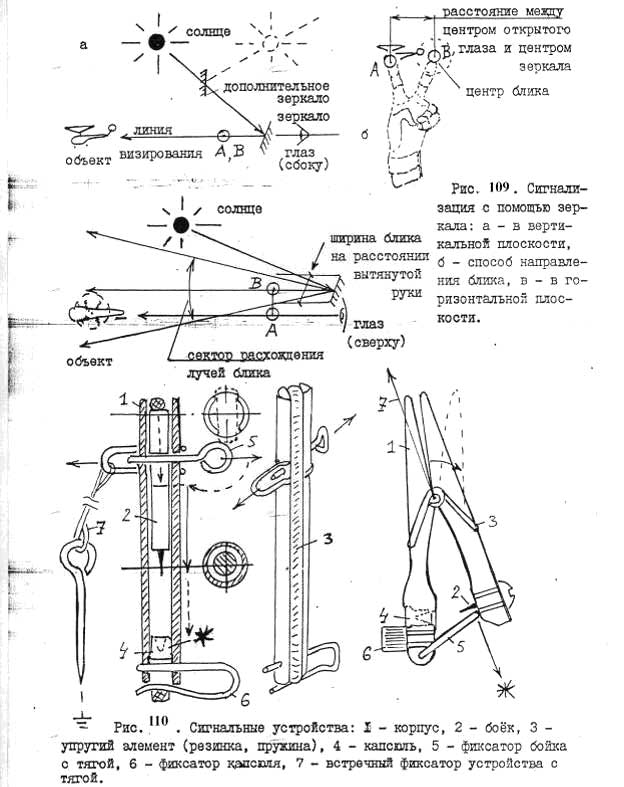

Рис. 109-110. Сигнализация с помощью зеркала. Сигнальные устройства.
