Таганок для Америки

Вначале меня несколько удивила просьба Володи Света: сделать для путешествий его семьи костровой таганок с колосником. Ведь Володя - опытнейший турист-лыжник, у него множество публикаций в журнале “Турист” в 80-е годы, изданные книги о снаряжении для лыжного туризма (в основном, в соавторстве с П.И.Лукояновым). И просьба от него поступила не из какой-то нашей “глубинки”, а из США, из Нью-Йорка, где сейчас Володя живет и работает. Приведу пару выдержек из его письма:

“... Ездим в походы иногда, в том числе один раз ходили на байдарке (моей). Однажды такой штрих” “Ходить сюда нельзя - частная собственность”. Это - надпись на тропинке в лесу. А бывает, и на берегу речки, по которой плывешь...”

“... Не торопясь, изучил содержимое туристского магазина. Полно мелких, очень интересных штучек, - гибкий фонарь, разжигалка для костра (вместо плексигласа), набор посуды “для одного”, всякие накидки от дождя, гнуса. гибкие емкости и т.п. Но все же коллективных приспособлений почти нет (!). Поэтому и заказываю...”

И еще интересно: Володя просил подобрать и купить ему рюкзак, литров на 80-100, сообщив. Что рюкзаки у нас не хуже американских, но раза в три дешевле (это еще до кризиса 1998 г .)!

Да, есть особенности”, в том числе и прорехи у американского рынка. Кроме того, он избирателен: в данном месте продается в основном только то, что пользуется спросом именно здесь. Конечно, в больших городах имеются магазины с очень широким ассортиментом, но только в больших городах.

Просьба Володи “потрафила “ моему самолюбию. До этого я таганков не изобретал, хотя информация об известных конструкциях у меня была неплохая (ее читатель может найти в конце данной статьи). Все же хотелось придумать что-то свое, конструкцию легкую, удобную для переноски, регулируемую по высоте, рассчитанную на групповой комплект посуды, простую в изготовлении и из доступных материалов. Благодаря колоснику с поддоном костер с таганком не должен повреждать травяной покров и не оставлять костровище (экологическое требование).

По совокупности перечисленных требований мне не показались приемлемыми известные конструкции таганков (ссылки на их публикации - в конце статьи). Это, конечно, не умаляет достоинств этих оригинальных конструкций, и читатель может выбрать для своих нужд наилучшую для себя. Я предлагаю свою, - ту, которая перелетела Океан и попала к Володе Свету, и еще одну, идея которой пришла чуть позже.

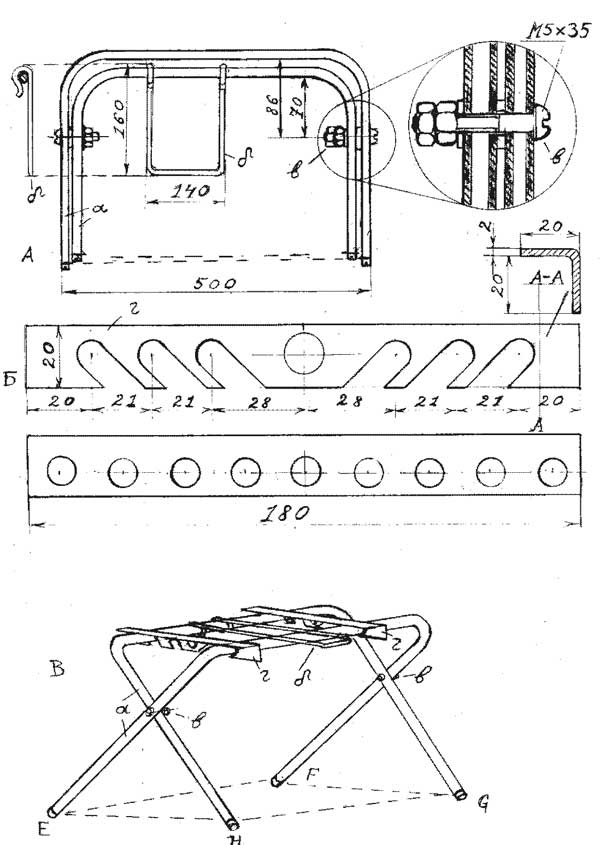

Рис. 102. Складной таганок из трубок титана или нержавеющей стали.

Первый таганок выполнен наподобие складного стульчика из двух П-образных согнутых трубок (рис. 102А), соединенных шарнирно, рекомендуемые размеры даны на рисунке. Используются трубки из титана или нержавеющей стали диаметром 10- 12 мм , с толщиной стенки 1,5- 2,0 мм (можно и 1 мм ). Сгиб можно выполнить на подходящем полешке диаметром 120- 140 мм (желательно на нем пропилить канавку круглым напильником). Исходная длина внешней трубки 1120 мм (внутренняя немного короче, всего надо купить 2,5 м трубки; при изготовлении ножки внутренней трубки укоротить так, чтобы при установке в рабочем положении плечи таганка располагались на одной высоте). Шарнирное соединение выполняется двумя винтами или заклепками диаметром 5- 6 мм (в промежуток установить опорные шайбы). Фиксация резьбового соединения контргайкой с расклепкой для окончательной фиксации. Во внутренней трубке сделать резьбу М5 под винты, а во внешней — сквозные отверстия под винты, на которых внешняя трубка должна свободно поворачиваться (соблюсти сносность винтов).

Таганок фиксируется в рабочем положении двумя-четырьмя уголками-перемычками с набором прорезей под трубку (рис. 102Б,В, поз. г). Уголки служат как опоры для кастрюль. Уголки согнуть, просверлить и выпилить ножовкой и напильниками из листа титана или тонкой нержавейки толщиной 1,5 - 2,0 мм . Прорези позволяют регулировать высоту установки. В качестве дополнительной опоры рекомендуется также установить П-образную проволочную рамку (рис. 102А,В, поз. б), - проволока-нержавейка диаметром 5- 6 мм , - на эту величину желательно увеличить зазор между средними участками внешней и внутренней трубок таганка, чтобы он лучше складывался).

В конце трубок желательно установить несгораемые заглушки или, лучше, нарезать резьбу и завернуть винты (М6). Дело в том, что жесткость и прочность таганка могут быть существенно увеличены, если концы трубок замкнуть по прямоугольному контуру ABCD цепочкой или проволокой. Концы не будут разъезжаться, таганок выдержит вес пары ведер воды. Замыкание очень легко выполнить за концевые винты на ножках (на винтах легче закрепить крючки, а за ушки - тяги из 2- 3 мм стальной проволоки с петлями-огонами на концах, замыкающей нижний контур таганка). Удлинить ножки можно, завернув в них болты или шпильки требуемой длины. Регулировка высоты таганка производится установкой трубок в различные пазы уголков. Вес таганка - около 500 г .

Конечно, можно замкнуть каждую из трубок таганка в прямоугольный контур 3 мм проволокой (на рис. 102А пунктир), - в этом случае для замыкания нижнего опорного контура таганка потребуется только две, а не четыре дополнительные тяги (цепь, проволока) между углами.

Потом пришла на ум еще одна конструкция таганка, которую легко изготовить в домашних условиях, если иметь уголковый профиль или полоски титана или стали (желательно, нержавейки) шириной около 40 мм и толщиной 1,5-2 мм- см рис.103. Профильные уголки (поз. 1) можно согнуть из полоски в тисках, зажав полоску между обрезками из жесткого стального уголка. Для таганка нужно два уголка длиной 450- 650 мм , два уголка длиной 120- 130 мм и четыре длиной 120- 160 мм для ножек (если делать их из уголка). Самодельный уголок лучше сделать с полочками 15 на 25 (меньшая - для опоры кастрюли, а большая - для жесткости рамки). Уголки рамки таганка скрепить или скругленными скобами (поз.2, рис.103а,в) из такого же материала, либо обрезать удлиненные концы уголков (срезать верхнюю полку), загнуть их по радиусу 15- 20 мм и приклепать к соседним уголками, как на рис. 103г, поз.2. Скругления в углах необходимы, иначе острые углы рамы будут рвать и упаковку, и рюкзак. Для ужесточения рамки таганка в ее углах желательно установить стяжки (поз.3). Стяжки установить снизу, а верхние головки заклепок должны быть “впотай”, - все для того, чтобы выступы не мешали установке кастрюли. Складные ножки можно выполнить тоже из уголка (поз.4, рис.103д), закрепив винтом на неплотно посаженной гайке М6-М8 с фиксацией гайки расклепкой. Можно сделать складные ножки-опоры из проволоки (диаметром не менее 6 мм ) или тонкой трубки. Ножки складываются в походном положении с внутренней стороны рамы. Ножки можно соединить (П-образно) попарно перемычками (можно сделать пары ножек из отдельных кусков уголка или трубки). Раму следует несколько облегчить, просверлив в ней отверстия (диаметром 50-60 % от ширины полок), расположив их в шахматном порядке относительно отверстий на соседней полке. «Цена» такого таганка по весу 350- 400 г , но вот переноска, как показала практика, не очень удобна. Хотя таганок удавалось переносить и внутри и вне рюкзака.

Все заусенцы на конструкциях тщательно снять тонким напильником.

Для транспортировки таганок упаковывается в мешочек из плотной ткани (куда можно положить и другие предметы кострового и кухонного назначения, например, топор, пилу, спички, кухонные рукавицы). Мешок (желательно, из двойного слоя ткани) и тряпочка для протирки здесь необходимы: после костра таганок покрыт сажей и без упаковки будет пачкать снаряжение. Для таганка можно соорудить и эко-поддон (см. рис. 104), - таганок должен в него вкладываться в сложенном состоянии.

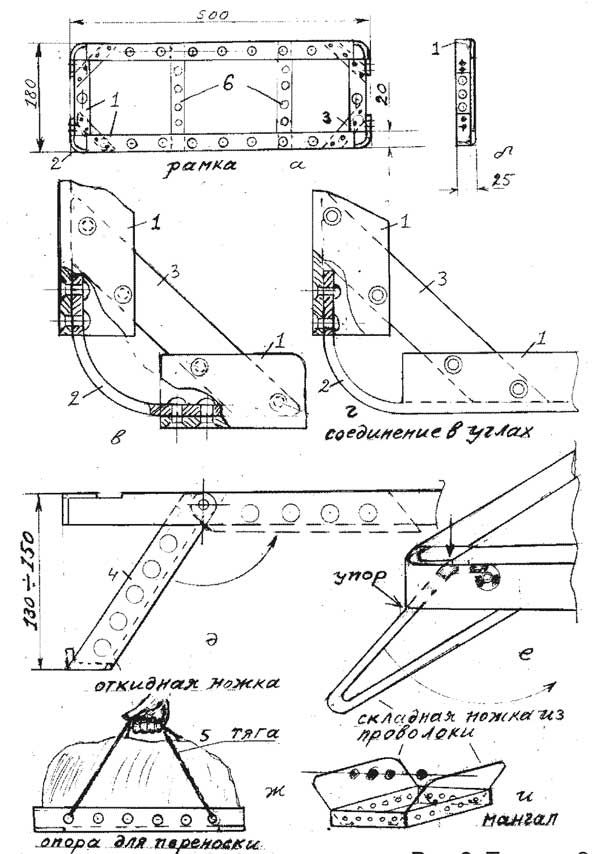

Рис. 103. Таганок-рамка с откидными ножками.

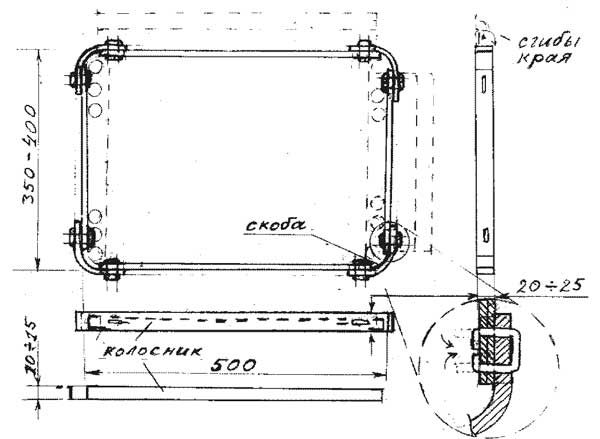

Рис. 104.  Эко-поддон таганка.

Такой таганок можно использовать и не по прямому назначению, - в качестве мангала (рис.103и), в качестве дополнительной поперечной опоры багажника велосипеда (для укладки рюкзака, мешка), в качестве опоры для переноски различных грузов (если подсоединить дополнительные тяги, рис.103ж). И в качестве подставки для примусов, — для этого надо выполнить внутренний поперечный размер, чуть больше диаметра вашего примуса. Можно также установить поперечные опорные ребра из уголков или толстой проволоки (рис.101а, поз. 6), особенно для варианта примусной подставки.
