Фурнитура

Эта статья посвящена конструкциям специальной оснастки снаряжения (условно: функционально-декоративным элементам). В основном различным разъемным соединениям, позволяющим повысить эксплуатационные свойства рюкзаков и сумок, одежды (ремни, застежки, стяжки брюк, манжет, рукавов, помочи, подколенные охваты), палаток, упаковки, осуществить закрепление отдельных предметов: касок, очков, сидения, айсбайля и молотка, лыжной палки и т.п. К фурнитуре можно отнести и различные декоративные элементы: эмблемы, нашивки, значки, вензели, знаки, брелки и т.п. Доступными предметами фурнитуры являются обычные галантерейные пуговицы, крючки, петли, булавки, кнопки, застежки-молнии, текстильные застежки "репейник". Выпускается достаточно широкий набор элементной базы различных пряжек. Важно знать как, для чего, в каких случаях, и в каких комбинациях их можно и следует использовать. Некоторые из этих элементов могут быть выполнены своими силами в походных условиях, в усиленном или укрупненном вариантах. Застежки, крепления могут быть точечными, обеспечивающими локальное соединение ("в точке": кнопки, пуговицы), а также линейными, обеспечивающими протяженное соединение вдоль отрезка линии некоторого контура (застежка-молния, репейник...). Набор точечных застежек обеспечивает соединение по линии.

Предметы фурнитуры должны обладать малым весом и габаритами при высоких показателях прочности и надежности, должны быть стойкими к воздействию влаги, температур, не повреждать тканые материалы и кожные покровы. Их элементы для захвата рукой выделяют расцветкой и/или оформлением на основном фоне применяемой ткани, предмета.

Ниже перечислены характерные предметы фурнитуры, используемой для туристского снаряжения. Для некоторых предметов указаны несколько употребительных названий (терминология не вполне "устоялась").

ЛЮВЕРСЫ - усиленные металлической окантовкой отверстия в ткани, получаются обычно путем развальцовки пистона или пистона и шайбы - рис.39а. Крепление точечное. Заменой может служить прошивка отверстия по контуру (синтетику обязательно оплавить), пришивка контура отверстия к кольцу (в кольце могут быть выполнены отверстия для пришивки), нашивка из толстой кожи с отверстием. Край развальцовки люверса не должен задевать и повреждать швы, опираться на утолщения и сгибы ткани (развальцовку делать через ровную поверхность сложенного материала). Люверс усиливает зону отверстия, которое обычно используется для продевания шнура (стяжка верха рюкзака, шнуровка на рюкзаках, бахилах, стяжка шторок, окон, дверей палаток и тентов, силовые отверстия для оттяжек палаток), для продевания стержня (упор стойки или дуги каркаса палаток, - обычно люверс на коротком конце тесьмы), для вентиляционных отверстий одежды, палаток, спальников. Тесьма с системой люверсов, складываемая "в гармошку" может предохранять витки шнура от спутывания (например, витки шнура полиспаста, заложенные в отверстия люверсов на тесьме). Технология развальцовки люверсов, кнопок и заклёпок описана в книге [20], стр. 14 - 19.

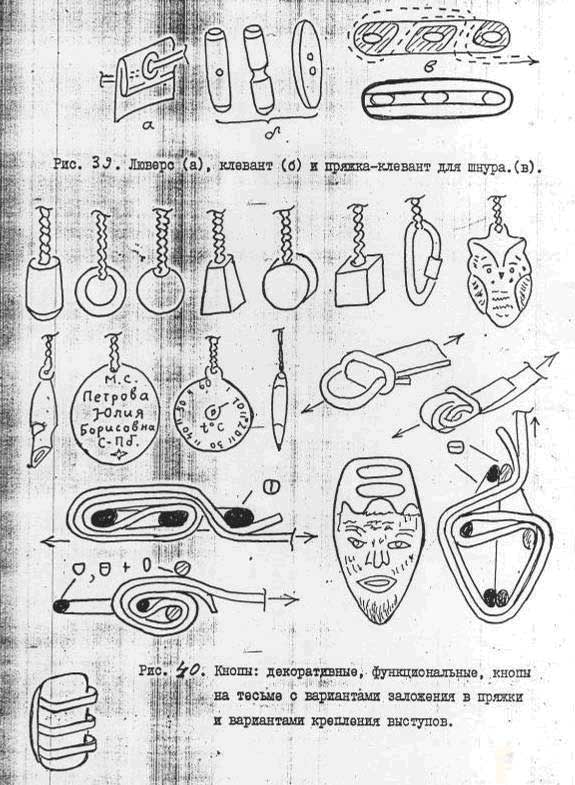

Рис. 39-40. Люверсы, клеванты и кнопы.

КЛЕВАНТ - продолговатая (обычно цилиндрическая или овальная) пуговица с отверстием и/или ободком-углублением в центре для закрепления: рис.39б; ранее использовался для палаточных застежек. При изготовлении проще обычной пуговицы и может служить её заменой. Ободок клеванта лучше выполнить круглым надфилем (клевант без надрезов ножом будет прочнее), а дырку можно прожечь раскаленной проволокой. На рис. 39в показан вариант исполнения универсальной пряжки-клеванта, который может использоваться и как клевант и как пряжка для шнура, например, регулируемой оттяжки палатки. Шнур частично утоплен в боковые углубления и может быть заложен несколькими способами, как тесьма в пряжку (см. ниже). Две системы взаимно-ортогональных отверстий позволяют регулировать длину обоих встречных концов, либо протягивать конец регулирующей петли, петли огона с нерегулируемым огоном на другом конце.

ПУГОВИЦЫ - используются не только как крепления, но и как декоративные элементы. Выпускаемый ассортимент их достаточно широк и удачным подбором пуговиц и других декоративных элементов можно самые непритязательные вещи из простых материалов сделать красивыми и нарядными.

КНОПЫ, НАКОНЕЧНИКИ - функционально-декоративные утолщения (наконечники, кноп - термин из морской практики) на концах шнуров, тесьмы, застежек и т.п.: рис. 40. Кноп облегчает обнаружение, захват конца шнура и приложение усилия затяжки. Кноп препятствует случайному продёргиванию шнура, тесьмы через обойму, в которой они находятся (через канал одежды, пряжку и т.п.). Кнопы могут быть выполнены декоративным плетением из морской практики и техники макраме (см. [158]), из небольших просверленных пробок (например, от тюбиков клея, зубной пасты, обрезков отслуживших авторучек и фломастеров), из небольших брелков, из пластмассовых колечек, кубиков, шариков, фигурок, значков. Некоторые кнопы закрепляют через цепочку. Иногда кноп выполняют в виде заделки конца (например, в виде окантовки, прошивки, проклейки, заделки в пластмассу) для того, чтобы конец меньше повреждался, не распушался и легко входил в паз пряжки или люверса. Такой кноп носит название МАРКИ (обычно его выделяют цветом, отличным от цвета шнура или тесьмы). Кнопы бывают декоративные и функциональные. Функциональные кнопы имеют дополнительные функции: кноп-карандаш, авторучка, лупа, термометр, компас, часы, визитка, ластик, рулетка, зажигалка и т.п. Декоративные кнопы имеют форму фигурок, в простейшем случае - геометрических: шар, цилиндр, конус...

Кнопы для тесьмы не выпускаются (выпускаются концевые заделки). Но в качестве кнопов тесьмы на ее концах, функционально не требующих продергивания через пряжку при эксплуатации могут быть использованы обычные пряжки для этой тесьмы. Вариантов крепления конца тесьмы в пазах пряжки много, примеры - на рис. 51 и 53 (это крепление должно быть легко сборным и хорошо затягивающимся). Использовать такие же пряжки, которые уже применены в данном изделии (рюкзаке, сумке, палатке...), - и легкосъемная пряжка кнопа исполнит роль запасной (на случай поломки основной).

Конец тесьмы под кноп, пряжку рекомендуется обрабатывать следующим образом. После обрезки (холодной или горячей, раскаленным острием) ножницами аккуратно обрезают самые кончики уголков на конце тесьмы, оплавляют край в пламени газовой горелки (спички, зажигалки...) и в нагретом состоянии расплющивают плоскогубцами. Если край получается неровным, с выступами за края тесьмы, неровности и края уголков обрезаются ножницами и операции оплавки - обжатия повторяются.

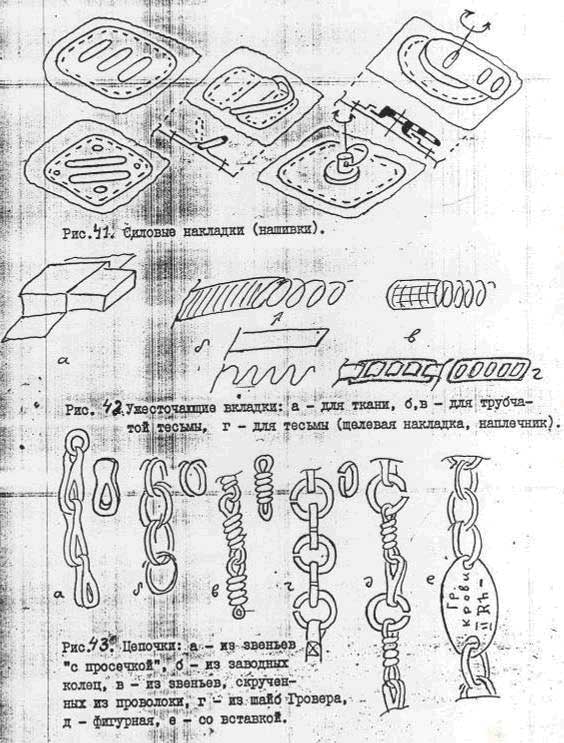

Рис. 41-43. Накладки, вкладки и цепочки.

ВКЛАДКИ, НАКЛАДКИ, ВШИВКИ, НАШИВКИ - из листовых пластмасс, в т.ч. пористых применяются для увеличения жёсткости ткани и лучшего сохранения формы краями материала, прикрытия стыков, исполнения декоративных элементов: стоячих воротничков, погон, эмблем, вензелей, вентиляционных козырьков палаток и т.п. Некоторые примеры даны на рис. 41 и 42 . Применяются для усиления зоны соединения тесьмы и шнуров с тканью, для более равномерного распределения нагрузки (например, для плечевых лямок). Такие элементы могут быть объединены с пряжками, карабинами, кольцами, кнопами и т.п.

ЦЕПОЧКИ - можно самостоятельно изготовить из проволоки (например, от канцелярских скрепок) последовательным соединением и навивкой звеньев, сделать цепочку из заводных колец рыболовов, из шайб Гровера и т.п. (рис.43г). Фигурные, декоративные цепочки могут быть получены регулярным соединением различных звеньев и включением в качестве звеньев различных декоративных вставок (значков, фигурок, брелков) - рис. 43. Для соединения во вставках выполняются отверстия. Цепочки могут быть выполнены разветвлёнными, в виде сеток и различных наборных декоративных, функциональных элементов.

ОГОНЫ - петли на концах шнура или ремня. Выполняются для закрепления конца путем прошивки, сплетения или завязывания узла: рис. 44. Более прочной является прошивка огона с перегибом обрезанного конца на 180 градусов (рис.44б) - так, в частности, надо выполнять огоны силовых ремней обвязок, рюкзаков. Внутренний вкладыш, усиливающий огон, называется коушем. Разъемные огоны выполняются на застежке "репейник", с кнопками и другими соединениями. Регулируемые огоны на шнурах и узкой тесьме выполняются со стопорами типа танка, клипса (см. ниже). Огоны на тесьме, в частности, регулируемые по длине, выполняются с помощью пряжек, пряжек-ползунов (см. далее).

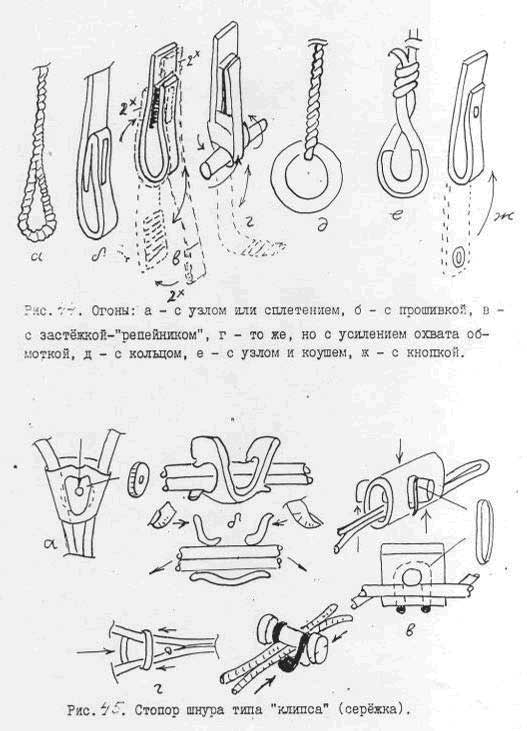

Рис. 44-45. Огоны, стопоры, клипсы.

СТОПОР, ТАНКА, КЛИПСА, ЗАЖИМ - подвесные элементы для фиксации концов шнура, для его ослабления и затяжки. Например, для стяжки капюшона, верха рюкзака. Используются также для регулировки и фиксации длины конца огона на шнуре (например, оттяжки палатки). Примеры: застежка-танка, клипса-серьга в виде изогнутой пластинки с 3-4 отверстиями, клиновидная клипса с зажимной бобышкой или клином (рис.45а-в). Варианты застежки-танки даны на рис. 46. Она может быть использована не только для регулировки длины огона (основное применение), но и для ограничителя хода шнура (например, на шнуре капюшона: рис. 46в), изменения длины шнура (например, для оттяжек палатки). Рабочее усилие трения в танке может быть увеличено за счёт наклона каналов и выступов внутренних и наружных поверхностей. Интересны новые способы заложения шнура в танку: рис. 46ж,з зацепом регулирующей петли за одно из отверстий фиксатора танки или за дополнительное отверстие танки (вне пружинного фиксатора), или зацепа за регулируемую петлю. Такое заложение укорачивает длину регулирующей петли вдвое (складывает вдвое), её конец меньше болтается. Заложение двух "ниток" шнура вместо одной увеличивает удерживающее усилие трения.

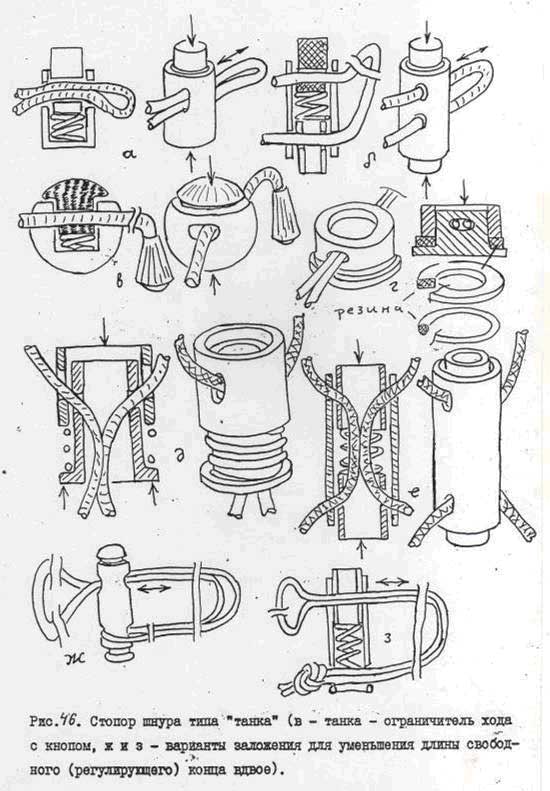

Рис. 46. Стопор шнура типа «танка».

КАРАБИНЫ (малые) - различной конструкции: в виде кольца, в виде цилиндра с размыкающей кнопкой применяются для быстро разъемных точечных соединений обычно в паре с вшитым кольцом или другим карабином: рис. 47. Примером простой карабинной застежки является гровер застежка из двух шайб Гровера, закрепленных на огонах шнуров или тесьмы: рис. 48.

ЗАМОЧКИ - "родственники" карабинов служат как декоративные и предохранительные (от проникновения) элементы.

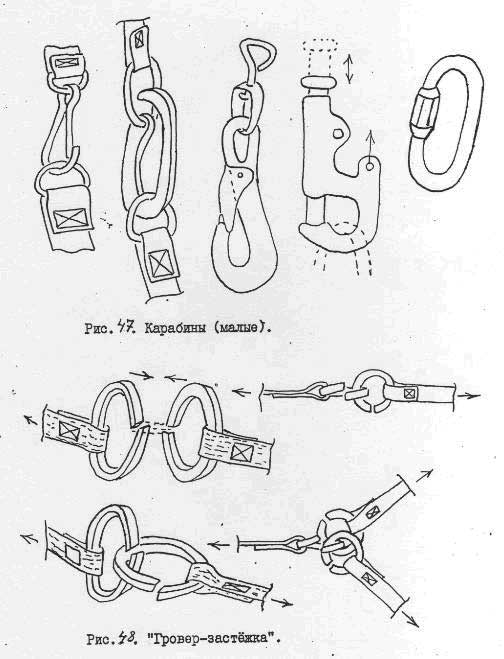

Рис. 47-48. Карабины (малые) и гровер-застежка.

ПРЯЖКИ - осуществляют регулируемое соединение концов тесьмы и шнуров. В зависимости от конструкций пряжки соединение может быть неподвижным (нерегулируемым), "глухим" (редко - и медленно регулируемым, но надежным и прочным), оперативно регулируемым, быстроразъёмным. Общая конструктивная основа пряжки проста: это пластина (корпус) с одной, двумя или более прорезями (щелями, пазами) под тесьму, так называемая щелевая пряжка: рис. 49. Остальные пряжки - модификации щелевой или из комбинации двух или нескольких щелевых. При этом форма пазов, их перегибов - фигурная, добавляются внешние выступы для захвата пальцами и художественного оформления: рис. 51 . Щелевые пряжки выполняют из металла и пластмассы, штамповкой и литьем в пресс формах, сгибом отрезков проволоки.

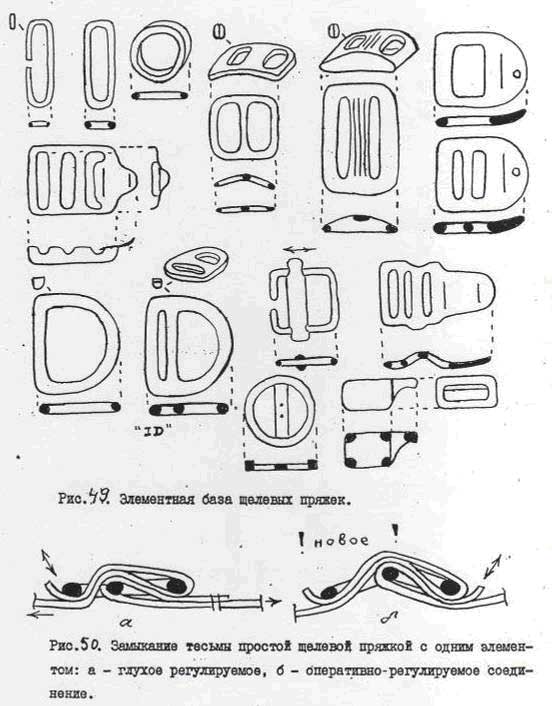

Рис. 49-50. Элементная база щелевых пряжек и замыкание тесьмы простой щелевой пряжкой (глухое и регулируемое).

Качество соединения пряжки с тесьмой определяется легкостью, быстротой его сборки для разъемных соединений, удобством регулировки для регулируемых соединений, надежностью и плотностью фиксации тесьмы. "Глухое" соединение осуществляется достаточно большим углом охвата пряжки тесьмой. Соединение с относительно небольшим углом охвата, ослабляемое до продергивания тесьмы поворотом пряжки на угол 90-180 градусов, является оперативно регулируемым.

Даже простейшая щелевая пряжка с двумя пазами обеспечивает возможность и глухого и оперативно регулируемого соединения (рис. 50), ранее неизвестного. Его ценность в простоте, но оно неудобно для разъёмного соединения (сложно заложить тесьму после размыкания). Разнообразные конфигурации пряжек получены на основе щелевой модификации: полукруглой скобы с дополнительной перемычкой (она выпускается как стандартный элемент: ID на рис. 49). При определенном подборе возможны сочетания данной скобы с аналогичной скобой, щелевой пряжкой, с двумя и более такими же элементами при различных взаимных расположениях и заложениях тесьмы. Наличие даже двух элементов позволяет получить ряд работающих конфигураций при правильном подборе тесьмы.

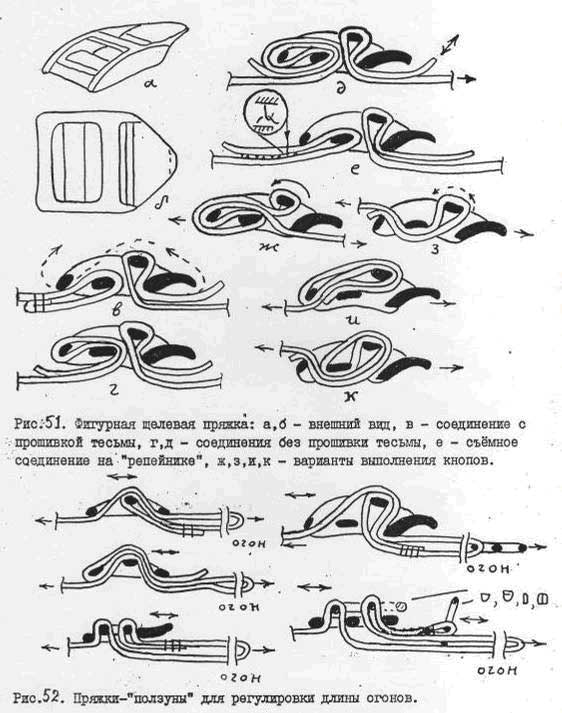

Рис. 51-52. Возможности фигурной щелевой пряжки и пряжки-«ползуны» с возможностью регулировки длины огона.

Пример щелевой фигурной пряжки показан на рис. 51 . Заложение тесьмы в нее достаточно просто: соединение с одной стороны выполнено неподвижным, а с другой - оперативно-регулируемым. Наличие дополнительного паза позволяет при необходимости "глухо" замыкать пряжку с регулируемой стороны: для этого хвостовик пряжки желательно выполнить прямым на конце для упора тесьмы. Обычно со стороны неподвижного соединения пряжку фиксируют прошивкой тесьмы. Но можно соединить и с возможностью съема, замены пряжки (например, при поломке) путем глухого охвата тесьмой за дополнительный паз (рис. 51г,д), или замыканием соединения кусочком застежки-"репейник" (рис. 51е).

Целый ряд регулируемых соединений образуется путем установки пряжки-"ползуна", которая регулирует длину огона (например, помочей, длину лямок рюкзака) (рис. 52). Так можно замкнуть многие регулируемые соединения, не требующие размыкания. В таком режиме работы тесьма может обладать более высокими прочностными свойствами, т.к. на конце огона нагрузка распределяется на две части (на две стороны тесьмы).

Оперативно-регулируемое соединение на основе комбинации двух щелевых пряжек осуществляется по схемам рис. 53.

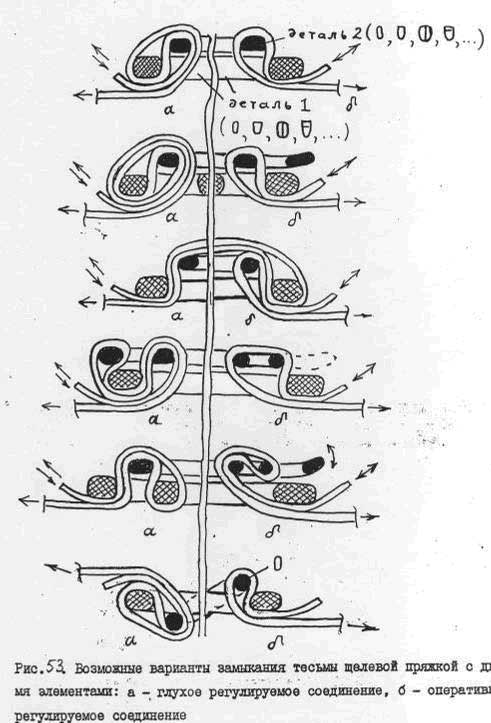

Рис. 53. Возможные замыкания тесьмы двумя пряжками (слева – показаны глухие регулируемые соединения, а справа – оперативно-регулируемые соединения, - конечно, все эти соединения можно применять с любой стороны пряжки).

Вторая ветвь любой из этих "половинок" пряжек может быть выполнена в комбинации с другой "половинкой". Выполнена с неподвижным (прошивочным), глухим (медленно регулируемым: рис. 53а) или оперативно регулируемым (рис. 53б) соединением тесьмы. Составная пряжка из двух щелевых дает в комбинации с тесьмой ряд возможных вариантов. При этом подбор тесьмы и пряжек надо производить тщательно по соответствию ширины тесьмы и пазов пряжки, радиусов скруглений, длины пазов и толщины тесьмы, углов охвата и жесткости тесьмы. Одни пряжки (для глухого замыкания) работают только с жесткой тесьмой, другие (для оперативно-регулируемого соединения), - с мягкой. Несоответствие приводит к небрежному или неработающему соединению. Приобретать тесьму и пряжки надо вместе, после тщательного подбора тесьмы под требуемую или наиболее удачную конфигурацию пряжки (которую тоже надо продумать, подобрать). В отдельных случаях подогнать тесьму под пряжку можно выбором конфигурации, сужением длины рабочего паза пряжки путем заложения тесьмы не в один, а в два и более слоев. Это многообразие форм конфигураций пряжек из стандартных элементов не только расширяет возможности дизайна, но позволяет получить дополнительные возможности использования. Техника использования каждой конфигурации также отличается способами перегиба пряжки, проталкивания и продергивания тесьмы. Конкретная пряжка в одном месте может работать хорошо, а в другом - неудовлетворительно в зависимости от доступности места, направления регулировки, рабочего положения рук при регулировке.

"Исторически" оперативно регулируемое соединение (рис. 53б) произошло от соединения пряжки из двух колец, а также пряжек Гусева и Червяковского.

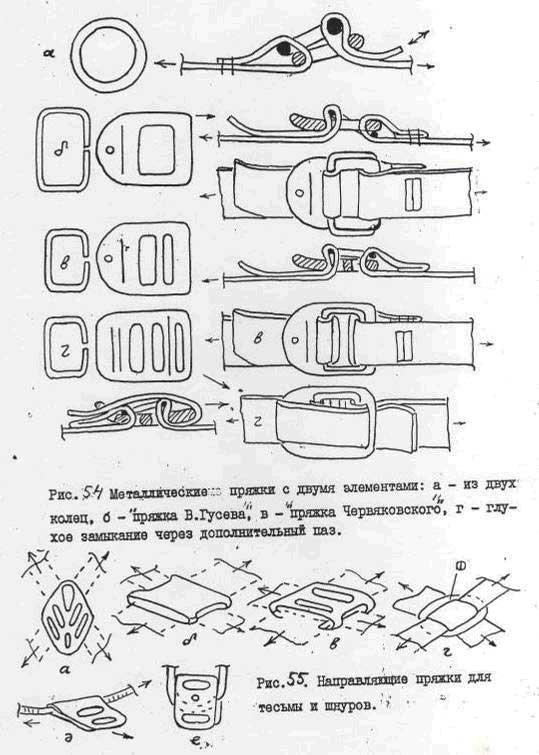

Рис 54-55. Металлические пряжки с двумя элементами и направляющие пряжки для тесьмы и шнуров.

Оперативно регулируемой, достаточно простой пряжкой является пряжка из двух колец: рис. 54а. У нее два недостатка: она деформирует края тесьмы (поэтому ее лучше использовать для шнуров) и регулировка с ее помощью затруднена, поскольку нижнее кольцо не имеет выступа для "опрокидывания" пряжки в положение, когда тесьма легко проходит через ее пазы. Изменением формы колец на прямоугольную, трапециевидную и др. можно уменьшить деформации ремня, но второй недостаток устранить труднее. Предложены конструкции со специальными выступами (см. журнал "Турист", NN 1 и 12 за 1990 г .), возможны сложные формы изгиба проволоки с применением навивки для получения "проволочных" конфигураций пряжек Гусева и Червяковского.

Пряжка В.Гусева (Ленинград, 1982): рис. 54б, является усовершенствованием пряжки, использованной в комбинезонах космонавтов. Она описана в литературе, пользовалась популярностью в самодельных и серийных конструкциях рюкзаков. Рекомендуется толщину пластины для нее брать на 1 1,5 мм больше толщины тесьмы, а толщина проволоки скобы должна быть такой же, как толщина пластины, или чуть большей. Внутренние края паза надо скруглить надфилем (диаметр скругления равен толщине пластины), снять все наружные и внутренние заусенцы. В этом случае пряжка образует хорошее, надежное оперативно регулируемое соединение. Затяжка его осуществляется за выходящий конец тесьмы, а ослабление - вытяжкой тесьмы после перегиба пряжки за концевой выступ на угол до 180 градусов.

Пряжка А.Червяковского (Ленинград, 1991) представляет собой усовершенствованную пряжку Гусева (рис. 54в,г). В ней проволочная скоба выполнена внакладку и удерживается (помимо ремня) дополнительной перемычкой внутреннего паза (фактически пряжка имеет два паза). Конструкция изящная, удобная. Обычно пряжки Гусева и Червяковского выполняют из металла, но возможно выполнение из пластмасс. Конструкции из металла могут быть выполнены с повышенной прочностью и использованы дл ответственных соединений (например, для замыкания  ремней кошек).

Для обеспечения возможности "глухого" замыкания пряжек Гусева и Червяковского они должны быть снабжены дополнительным свободным пазом со стороны, противолежащей хвостовику, а хвостовик должен иметь прямое окончание для опоры ремня. Такое замыкание может быть произведено и без дополнительного паза через основной паз (пазы) пряжки, если его ширина позволяет это сделать.

Вместо проволочной однощелевой скобы с корпусом пряжки Гусева или Червяковского могут быть использованы стандартные щелевые элементы пряжек, как металлические, так и пластмассовые: рис. 49. Одну сторону этого элемента замыкают на "глухой" конец соединения, а другую - на регулируемый конец, на котором тесьма огибает его так же, как проволочную скобу. Получаются весьма аккуратные и удобные пряжки на доступной элементной базе.

Видимым недостатком большинства пряжек является увеличение боковых размеров соединения по сравнению с шириной ремня или тесьмы. Этого недостатка можно избежать для достаточно тонкой тесьмы складыванием тесьмы вдвое с прошивкой в зоне соединения. При этом размеры пряжки уменьшаются до ширины ремня, а ширину пазов (и толщину пластины) надо увеличить с учетом увеличения толщины ремня (как указано выше).

НАПРАВЛЯЮЩИЕ ПРЯЖКИ служат для фиксации тесьмы в определенных положениях, в частности, относительно другой ветви тесьмы, относительно шнура при их пересечении или стыковке: рис. 55. Например, таковы спинные пряжки для помочей и грудных обвязок. Обычно в направляющих пряжках пазы расположены под углом друг к другу, либо дополнительные щели выполнены сложением пластины пряжки вдвое, втрое...: см. рис. 54б , 54в. В качестве направляющей можно использовать и щелевую пряжку с подходящими параметрами: одна ветвь тесьмы проходит через её отверстия и прижимает другую ветвь, проходящую между пряжкой и первой ветвью (рис. 55г). Пересечение под непрямым углом требует соответствующего наклона пазов, дополнительных пазов для поворота и удержания тесьмы в пряжке. С помощью направляющих пряжек можно сплетать из тесьмы сетчатые конструкции (например, для висячих поддонов тележек, сумок, гамаков, палаток).

КОМБИНИРОВАННЫЕ ПРЯЖКИ образуются конструктивным соединением различных пряжек или других предметов фурнитуры. Например, пряжка типа "Фастекс" (см. ниже) соединяется со щелевой (направляющей), щелевая пряжка соединяется с танкой и т.д.

УДЕРЖИВАЮЩИЕ ПРЯЖКИ используются для создания дополнительного усилия трения (например, для более надежной фиксации основной пряжкой), для удержания конца тесьмы (например, на поясе, чтобы он не болтался). В качестве простейшей удерживающей пряжки можно применить обычную щелевую пряжку (в ряде случаев ее удобнее использовать в перевернутом положении: она удерживает тесьму с небольшим усилием трения, тесьма легко вытягивается за конец через пряжку): рис. 64 .

ПРЯЖКА-КАРАБИН. Некоторые соединения, например продольные тяги рюкзака, требуют наряду с возможностью регулирования тесьмы по длине удобного быстроразъемного сочленения концов. Заложение тесьмы вручную - не самый быстрый и удобный способ сочленения соединения. В этом случае решают задачу последовательной установкой пряжки и карабина, обеспечивающего быстроту разъёмного сочленения. Есть попытки объединить пряжку и карабин использованием пряжки-самосброса (рис. 56а, в) или пряжки с защелками типа пряжек фирмы "Фастекс": рис. 56б.

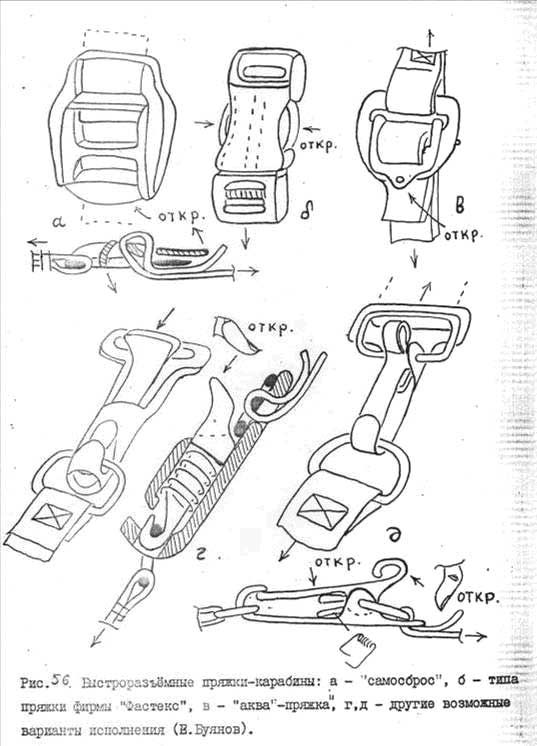

Рис. 56 – Использование пряжек и карабинов для быстроразъемных соединений.

Пряжки типа «Фастекс» не очень прочны, несколько велики по габаритам и ломаются не только в защелке, но и от ударов о внешние предметы (например, при транспортировке рюкзака). Применять их надо при небольших нагрузках и на неответственных соединениях. Пряжка-самосброс надежнее, но для сочленения требует достаточно сложного движения пальцев. Хорошая пряжка-карабин при высокой надежности зацепления должна легко застегиваться и расстегиваться одной рукой. Пример возможного исполнения пряжки-карабина дан на рис. 56г,д (Е.В.Буянов, 1994). Тесьма замыкает ее детали (две корпусные и пружину), а карабинное соединение осуществляется со стандартной полукруглой скобой. Пряжка-самосброс из пластмассы изображена на рис. 56а. Ее прототипом была металлическая "аква-пряжка" (так же называемая обычно "самосбросом").

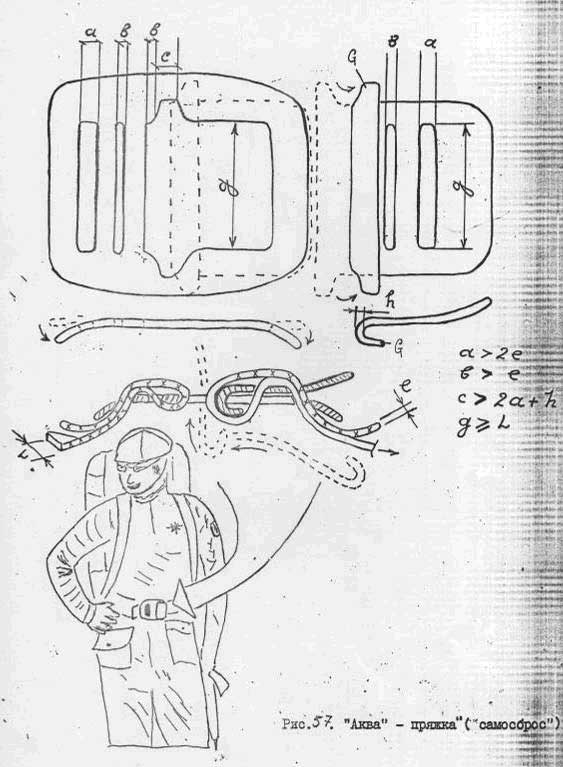

"АКВА-ПРЯЖКА" (рис. 57) состоит из двух частей, каждая из которых имеет соединение с концом тесьмы: с одной стороны обычно огоном, а с другой - регулируемое, причем регулировка может быть "глухой" или оперативной (аква-пряжка может быть спарена, например, с пряжкой Гусева). Аква-пряжка позволяет очень быстро расстегнуть соединение одним движением руки, благодаря чему используется на поясе рюкзака (первоначально - на поясе акваланга, откуда и название). Ее желательно выполнить не плоской, а несколько изогнутой из листового титана или нержавеющей стали толщиной 2 - 3 мм . Габариты ее зависят в основном от ширины и толщины тесьмы, которая должна быть не слишком толстой (1 - 1.5 мм - на толстой и жесткой тесьме пряжка работает плохо). Загиб выступа-зацепления G рекомендуется выполнить почти на 180 градусов, а не на 90 градусов, как рекомендуется в некоторых изданиях. Для уменьшения габаритов пряжки широкую поясную тесьму можно дополнить на концах "усами" из менее широкой тесьмы.

Пряжки изготавливаются из различных материалов и необходимо обращать внимание на их прочностные данные, если таковые приведены в рекламных проспектах. Случается, две пряжки, внешне совершенно одинаковые, выполнены из разных материалов с различными прочностными свойствами и стоит немного переплатить за более прочный материал. Все заусенцы, острия и технологические остатки материалов должны быть удалены надфилем (особенно, на металлически пряжках: зацеп за заусенец вытягивает из тесьмы нитку и рвет ее, острый край повреждает край тесьмы, прочность которой уменьшается во много раз). Для ответственных высокопрочных соединений (силовых обвязок, креплений кошек и т.п.) следует использовать только металлические пряжки из ударопрочных, термостойких и легких сплавов алюминия, стали, титана с усилением наиболее напряженных мест (внутренних перемычек, перемычек между внешним краем и внутренними краями пазов, проволочных скоб и дужек).

ЗАСТЕЖКА-"РЕПЕЙНИК" ("ЛИПУЧКА", "ВЕЛЬКРО", ТЕКСТИЛЬНАЯ) - может применяться как линейная и как точечная. Может быть использована для регулирования длины тесьмы (например, вместо пряжки на темляке лыжной палки), для увеличения жесткости тесьмы (стоячий воротничок, ужесточенный пояс, темляк), в качестве фиксатора других соединений (например, пряжек). Можно использовать для закрепления отдельных предметов снаряжения: каски, очков, маски, эмблем, манжет и т.п., для изготовления разъёмных огонов (для прочности - в 2-3 слоя). Может служить для фиксации краев и крышек различной упаковки: мешков, тубусов, защитных чехлов и т.п. Прочность и надежность застежки-"репейник" увеличиваются, когда она поджата по контуру упругим элементом, например, кольцом из тесемочной резины. В свою очередь она может быть использована для фиксации подобного упругого элемента, краев ткани, тесьмы и шнуров в требуемом положении.

ДЕКОРАТИВНЫЕ ЭЛЕМЕНТЫ: нашивки, заклепки, эмблемы, вензели, знаки и т.п. служат для украшения, как дополнительные усиливающие элементы (для стыков, углов, слабых мест материала и т.п.), для маркировки (см. стр.57), идентификации снаряжения и для его ремонта. Например, декоративная нашивка может исполнять роль заплатки в месте порыва: порыв превращается в украшение. Техника макраме (фигурного плетения), ручная и машинная вышивка, аппликация, фриволите предоставляют широкие возможности для создания всякого рода декоративных элементов. Это формы для художественного творчества, в которых имеющие склонность к рукоделию могут попробовать свои силы. Разные значки и знаки могут быть получены методами отливки из пластмасс, травления по металлу, гальваностегии и гальванопластики, художественной резьбой по кости, дереву, пластмассам, металлам, выпиливанием, выжиганием, ковкой, плетением из проволоки, гравировкой и т.д. и т.п. Процесс художественного творчества лучше и проще начинать с таких МАЛЫХ ФОРМ декоративной отделки, а затем создавать самостоятельные произведения.

Крепления декоративных элементов легко осуществить с помощью небольшого кусочка застежки "репейник", одна соединительная часть которой пришита к одежде, а вторая - к самому знаку, или к прозрачному футляру, в который устанавливается знак, документ... Закрепление возможно с помощью английской булавки и пуговицы, имеющей поперечное ушко-отверстие. Лицевая поверхность пуговицы стачивается напильником на плоскость и приклеивается (пришивается через просверленные или прожженные проволокой отверстия) к пластинке или ткани эмблемы с внутренней стороны. Удобно использовать зажим "крокодил", который закрепляется на внутренней стороне знака и присоединяется, например к воротничку.

ПОДВЕСКИ - для закрепления различных мелких предметов, например, очков или светильника в палатке, можно выполнить с помощью зажимов, зажимов для бумаги, скрепок, английских булавок, колечек и цепочек: рис. 58. Практичен зажим-подвеска из двух соединенных зажимов для занавесок, бельевых прищепок, помочей, из радиотехнических зажимов типа "крокодил". Для соединения на конце зажимов делаются отверстия, а само соединение осуществляется шнурком, резинкой, но лучше всего, цепочкой (см. выше): она удобна тем, что подвес можно укорачивать зацепом хвостовых выступов зажима за её звенья (для этого выступы зажима немного отгибают в сторону). Один из зажимов захватывает внутреннюю штрипку палатки, а на втором вешаются предметы. Рядом со вторым зажимом на той же цепочке можно закрепить и третий: см. рис. 58.

УПРУГИЕ ТЯГИ, ЖГУТЫ с зажимами, зацепами (крючками, карабинами, огонами) на концах служат для фиксации тесьмы, шнура, ткани в натянутом состоянии: рис. 59. Выполняются из кусков резины: тесемочной, круглой и т.п. Жгуты позволяют быстро фиксировать груз (например, на рюкзаке, на тележке, сумке), прижать болтающиеся концы, ткань, карманы, закрепить с натягом палатку, вещи в подвешенном состоянии (например, светильник). Пример удачного использования упругой тяги дан на рис. 59г: через скользящую серьгу осуществляется натяжение как шнура (например, тяги палатки), так и лежащего на нем ребра ткани. Зацеп: за кольцо, люверс, огон, кноп и т.п.

Самосложение жёсткой тяги из тесьмы, шнура, верёвки по длине при ослаблении натяжения обеспечивается пришивкой тесёмочной, жгутовой резины с шагом, меньшем длины шага тяги, заложением тяги в трубчатую резину (её можно сшить из широкой тесёмочной резины) или заложением резины в трубчатую тесьму тяги. Так укорачивают длинные концы, чтобы они не мешали. Дополнительную регулировку длины убираемой тяги можно выполнить зажимом-танкой, жестко соединив её с концом резинки и пропустив тягу через регулирующее отверстие танки.

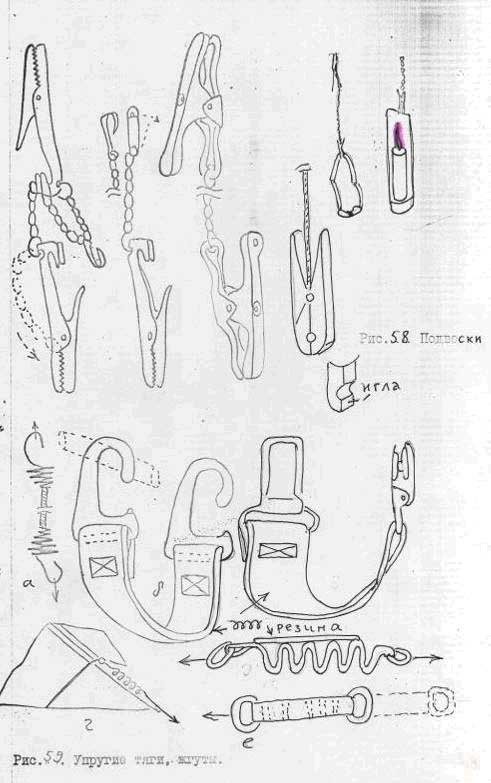

Рис. 58-59. Упругие тяги и жгуты для подвески элементов и натяжения оттяжек.

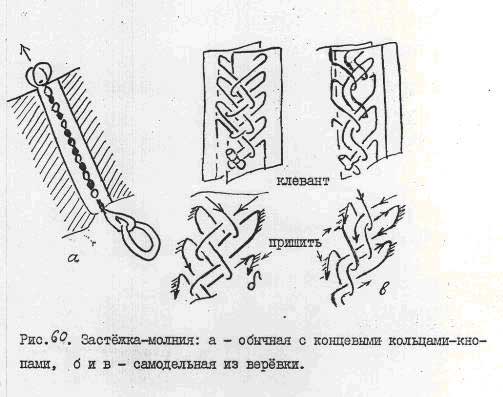

ЗАСТЕЖКИ-МОЛНИИ используются широко и эффективно. В случае засорения или оледенения требуют особой аккуратности в обращении. Молния часто не закрывается из-за плохого закрепления ее задника, которое приводит к перекосу "машинки" в начале движения: глухие концы неразъемных молний надо заделывать тщательно (особенно на гамашах, бахилах). Молнию удобно использовать, если выполнить концевые захваты (огоны с кнопами) - жесткие или эластичные, например, из колец, тесьмы: рис. 60 . Для неразъемной молнии с одной машинкой достаточно одного такого захвата со стороны концевика молнии; второй кноп - на машинке. Для разъемной молнии с двумя машинками можно выполнить захваты на каждом конце и внакладку с двух сторон окончания. Взяв за конец молнию легче открыть и закрыть.

Линейный контур молнии можно сделать более жёстким вшивкой замкнутой прямоугольной рамки, П-образной "гнушки" из проволоки с завитками на концах или параллельных спиц. Сломанный язычок машинки легко заменить и починить, используя скрепку, разъемное кольцо (шайбу Гровера), кусочек цепочки из заводных колец. Плохо работающую молнию иногда удается «реанимировать» путем смазки вазелином, сливочным маслом, питательным кремом (для рук) или еще какой-то подходящей смазкой, которая не дает запаха и не пачкает одежду.

Заменой застежки-молнии может служить застежка, описанная в журнале "Турист" (1972-6, с.24) А.Александровым: две системы петель, пришитых к встречным краям ткани. Они входят друг в друга так, что петля с одной стороны последовательно замыкает петлю с другой стороны и замыкается следующей петлей (с другой стороны): см. рис. 60б. Концевая петля замкнута клевантом. Возможны и другие варианты сплетения: рис. 60в. Такая застежка долго собирается, но расстегивается быстро, не ломается, прочнее обычной молнии.
