Е.Буянов
Техника горных маршрутов

Регулируемые палки

Альпинистские (часто их называют лыжными) палки с регулируемой длиной находят эффективное применение в горных туристских походах. Первоначально они использовались альпинистами-высотниками высокой квалификации, появившись у нас на горных маршрутах во второй половине 80-х годов.

"Способ движения отличается от обычного альпинистского: это не лазание, когда используешь руки и ноги, это и не ходьба на двух ногах. Это ходьба на четырех, когда лыжные палки играют роль второй пары ног. ... Регулируемые лыжные палки оказывают здесь в самом деле большую помощь. Благодаря им вес тела распределен между руками и ногами. Равновесие поддерживается с помощью верхней части тела... На высоте почти 8000 метров просто держать на себе такой рюкзак - уже нагрузка. Без лыжных палок я бы качался, опрокидывался. Отдыхаю, стоя на карачках. Иду, сильно наклонившись вперед. Лыжную палку в левой руке, обращенной к склону, я укоротил ..."

               Р.Месснер. Хрустальный горизонт. М., "Планета",                         1990, стр. 170, 183, 196.

Палки существенно увеличивают скорость (на 10-15 процентов) и безопасность передвижения за счет рационального перераспределения двигательных усилий и весовой нагрузки рюкзака между ногами и руками в очень надежной походной стойке четырьмя точками опоры. Техника применения регулируемых палок имеет свои особенности и требует некоторого навыка (участники, даже опытные, привыкшие ходить с ледорубом, должны немного привыкнуть к палкам). Палки предназначены для ходьбы по различным формам рельефа: снег, осыпи, некрутые скалы и лед, на кошках, на лыжах и снегоступах. Практическая крутизна преодолеваемых склонов: до 50 градусов. Главные функции две: опорная (поддержание равновесия) и толкательная. Отталкиваться палками надо с ощутимым усилием, тогда начинает чувствоваться эффект увеличения скорости подъема и эффект разгрузки плечевого пояса от части веса рюкзака. На спуске превалирует опорная функция палок. Две дополнительные точки опоры позволяют легко сохранять равновесие и повышают безопасность передвижения. Падения случаются в наиболее безопасном варианте: в виде оседания назад, на рюкзак. В процессе движения включаются группы мышц спины, плечевого пояса, рук. Нагрузка становится более динамичной, позволяет глубже расслабляться, и вызывает меньшее утомление на переходах. Снижается давящее усилие со стороны рюкзака. Надо отметить, что участники, прошедшие хотя бы один поход с лыжными палками (даже нерегулируемыми) поход без палок уже не представляют.

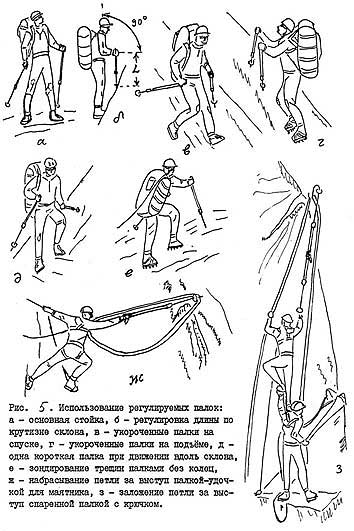

Варианты технического применения палок показаны на рис. 5 - 6. Рис. 5,а - основная походная стойка: благодаря опоре на палки и применению рюкзака современного типа турист передвигается в наиболее удобной для мышц спины и позвоночника прямой стойке. Часть веса рюкзака передается через руки и плечевой пояс на палки. Рис. 5,б-д - на склонах с заметной крутизной на спусках и при подъемах (особенно на достаточно крутых, из снега и конгломерата) палки удобно использовать укороченными, причем на наиболее крутых склонах палки укорачиваются предельно, до минимальной длины. По длине на крутом склоне палки можно отрегулировать так, как показано на рис. 5б : в вертикальной стойке на склоне с плечами вдоль корпуса и предплечьями под прямым углом к плечам конец вертикально поставленной палки касается склона (некоторый навык позволяет правильно делать регулировку "на глаз").

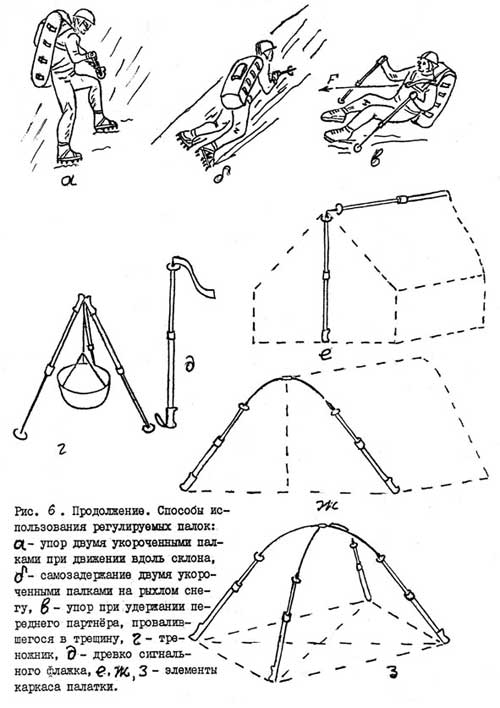

Для длительного движения вдоль склона (траверс) удобно укоротить одну палку со стороны склона и при повороте к склону другим боком перекладывать палки, меняя их местами (рис. 5д). На более крутых траверсах удобно опираться на две сложенные вместе укороченные палки: рис. 6а. Зондировать трещины на закрытом леднике удобно палками со снятыми кольцами наконечника (возможность съема колец - ценное качество, рис.5е). При переходах по закрытому леднику с палками значительно лучше чувствуется состояние снега, чем с ледорубом: ощущается корка, пустоты, плотность и глубина снега, т.е. включается осязательная реакция рук. При этом вероятность срыва в закрытую трещину значительно уменьшается (однако идти без связки наличие палок не разрешает). Снимать кольца с палок надо и при технически сложных переправах: палку за кольцо сильно сносит течением и рукой ее развернуть в воде очень тяжело (автор по этой причине однажды был сбит течением реки Дараипоймазар).

Техника само задержания с помощью палок еще недостаточно изучена и этому еще будут посвящены исследования. Поэтому на участках, где появляются сомнения в возможности само задержания, надо менять палки на ледорубы или айсбайли, не дожидаясь команды руководителя. Некоторые рекомендации по само задержанию можно дать.

На РЫХЛОМ ГЛУБОКОМ снегу достаточно эффективно само задержание с активным силовым торможением НОГАМИ и двумя укороченными палками, удерживаемыми горизонтально на уровне груди с отжиманием от склона: рис. 6б. При задержании идущего впереди участника, провалившегося в трещину на относительно ровном месте, эффективным будет резкое оседание назад, на рюкзак, с активным упором вперед одновременно ногами и палками: рис. 6в.

Помимо основной, палки могут быть использованы и для других целей. На рис. 5,ж-з показано применение палок как "удочек" (удлинительных элементов) для закладки петли веревки за выступ скалы, когда это невозможно или трудно выполнить броском петли. Связку палок можно использовать как треногу для котелка (под примус): рис.6,г. Палка заменяет древко сигнального флажка (рис.6,д, стр.259) например, для указания направления ветра вертолету при посадке, шестик для закрепления антенны приемопередатчика. Палки используют как стойки и элементы каркаса палатки, в том числе внутреннего распорного каркаса с дополнительными упругими дугами из стали или пластмасс, насаженными между двух палок (рис.6,ж-з).

При обращении с палками нельзя прикладывать к ним нагрузки, на которые они не рассчитаны. Надо помнить, что слабыми местами палки являются наконечник и ее середина (двухсекционная палка очень прочна, поскольку в середине она двойная, а трехсекционная палка по всем основным параметрам, кроме минимальной длины, уступает двухсекционной: она тяжелее, менее прочная, сложнее конструктивно и поэтому к применению не рекомендуется). Нельзя упираться в палку с силой боковым упором бедра или колена, нельзя бросать на лежащие палки тяжелые предметы (прежде всего, рюкзак). Надо следить, чтобы наконечник не попадал между камней и в расщелины скал - его можно сломать на изгиб движением ручки. Надо время от времени следить, чтобы палец наконечника (острие) не отвинчивался и фиксировать его сильной затяжкой с тяжелой шайбой Гровера (если палец фиксирован плохо, потерять его можно уже на первом переходе). Затягивать узел сочленения трубчатых секций палки надо достаточно плотно, иначе палка может сложиться в самый неподходящий момент (при нормальной затяжке на максимальной рабочей длине палка теряет устойчивость от осевого усилия, но не проскальзывает в соединении секций). При подъеме на крутом склоне и случайном срыве палки можно поранить идущего сзади (травма в лицо, в глаз может быть очень тяжелой), поэтому группа с палками должна сохранять интервал между участниками не менее 2 метров.

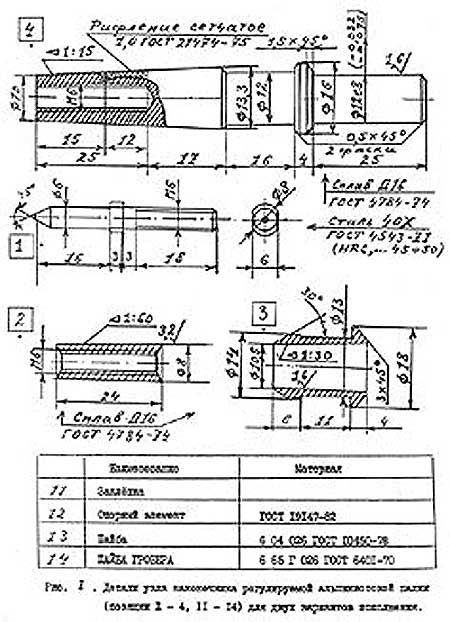

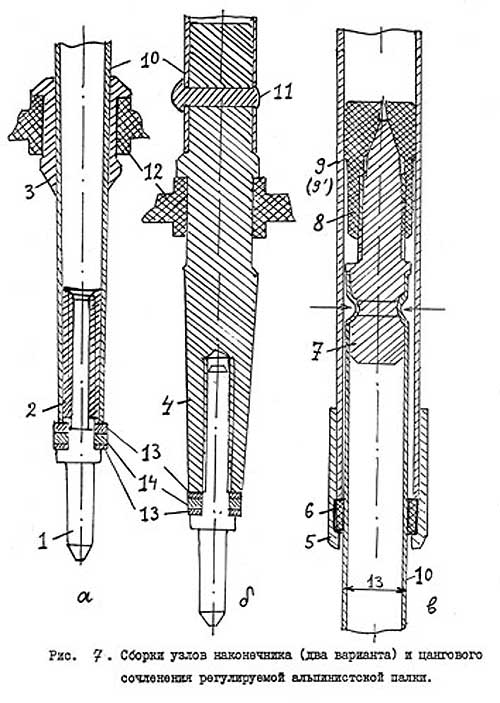

Конструкция узла наконечника палки с деталировкой дана на рис.7,а-б и 8. В зависимости от исполнения нижней трубчатой секции из цилиндрической трубки или конусной трубки 10 узел включает либо конус 2, установленный внутрь 10 и втулку 3, либо наконечник 4 (заменяющей две эти детали). В конус 2 или наконечник 4 вворачивается заостренный палец 1 и фиксируется в них затяжкой резьбы и тяжелой (толщиной 2 мм) шайбой Гровера 14, установленной между обычных шайб 13 (при неплотном соединении палец быстро отвинчивается и теряется). Вместо заостренного пальца 1 можно использовать наконечник - коронку, которую легко изготовить из болта М6 (желательно, закаленного), заточив его острым напильником или надфилем: делаются два-три глубокие диагональные (или диаметральные для круглой головки) пропила. Для нижней секции 10 при самостоятельном изготовлении рекомендуется использовать стальную хромированную трубку гоночных лыжных палок Первоуральского Новотрубного завода (по ТУ 14159-187-89). Длину верхней секции 9 (650-700 мм) можно задать короче длины 5 (700-800 мм) на 50-100 мм. Сборка узла наконечника начинается с установки конуса 2 (перед этим желательно прочистить нижние секции от ржавчины). Чтобы предотвратить попадание влаги, желательно у конусов 2, 4 и 7 установить промасленные пыжи диаметром соответственно 10-11 и 15-16 мм, туго затолкав их внутрь секции. Втулка 3 жестко устанавливается на конце секции: ее забивка молотком осуществляется через развилку плоскогубцев, которую упирают в плоскую часть упора втулки 3 диаметром 18 мм. В качестве опорного элемента 12 используется любое стандартное кольцо от лыжных палок, крепежное отверстие которого можно рассверлить на 13 мм (для поз. 3) или на 12 мм (для поз. 4), - в этом смысле конструкция универсальна. Опорный элемент 12 насаживается и снимается с некоторым усилием по оси палки и вращением относительно секции 5 (или 9). В походе палка может часто использоваться без кольца (см. выше). Закрепление наконечника 4 на секции 10 осуществляется плотно винтом, штифтом или заклепкой 11 (чтобы сделать соединение разборным).

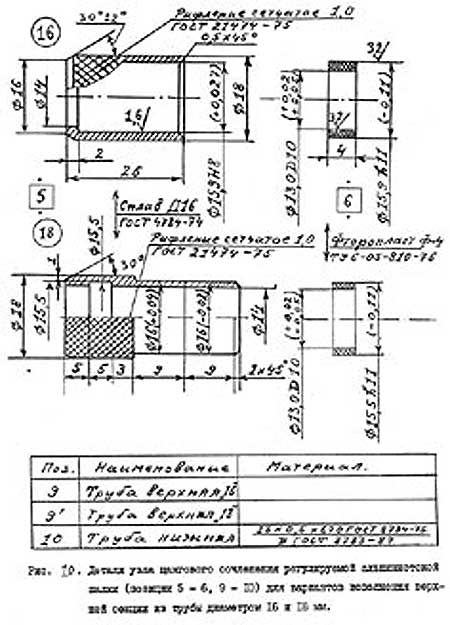

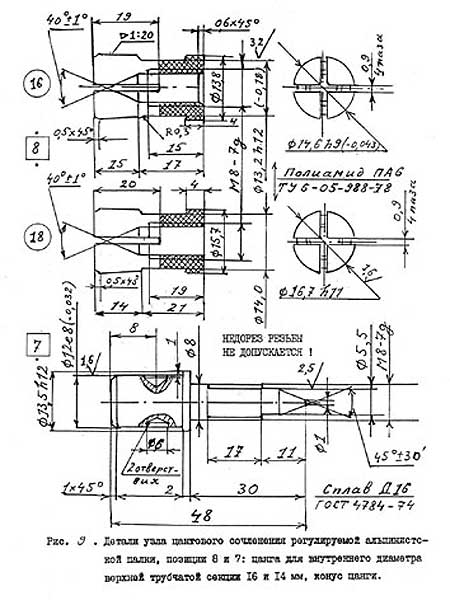

Узел цангового сочленения и его детали показаны на рис. 7в, 9, 10. В качестве внешней секции 14 используется трубка сплава Д16 диаметром 16 мм и толщной стенки 1 мм от обычных лыжных палок (например, палок Горьковского авиационного объединения по ТУ 1-01-0758-84). Трубка должна быть бесшовной, гладкостенной. На рис. 9 - 10 предложен второй вариант с трубкой 14 диаметром 18 мм (можно использовать верхнюю часть трубки от конусных горнолыжных палок по ГОСТ 19147-82). Предпочтительнее вариант с трубкой 18 мм.

Колпачок 5 с вложенным в него кольцом 6 жестко устанавливается на конец секции 9 упругой посадкой. Конус 7 устанавливается на свободном конце секции 10: трубка 10 вдавливается в зеньковки 15 керном или шариком с использованием тисков. Секция 10 вставляется в секцию 9 со свободного конца последней (если кольцо 13 входит туго, немного расширить его круглым напильником или подходящим сверлом). Ограничительный выступ конуса 7 диаметром 13,6 мм препятствует выходу секции 10 из секции 9: со стороны колпачка 12 палка не разбирается. Этот ограничительный выступ должен свободно проходить внутри секции 9 (в противном случае, его надо подточить).

Цанга 8, навинченная на конус 7, должна передвигаться внутри секции 9 с осевым усилием 3-5 кгс. В случае очень тугой посадки (если диаметр секции 9 меньше 16 мм) необходимо пропилить прорези цанги поглубже ножовкой по металлу (очень глубокий пропил может вывести цангу из строя). Если это не помогает, надо уменьшать рабочий диаметр цанги. Внутренняя резьба цанги обязательно должна быть дорезана глубокими зубьями усеченного метчика с удалением стружки (иначе она будет работать очень плохо) и чуть смазана незамерзающей смазкой.

Перемещение секций относительно друг друга (регулировка длины палки) осуществляется путем ослабления соединения относительным вращением секций на один - пол-оборота, осевым смещением и затяжкой соединения обратным вращением секций относительно друг друга. Для увеличения усилия закрутки выше втулки 3 или наконечника 4 на секцию 10 натягивают кусок эластичной резиновой трубки длиной 40 мм (манжета хвата).

В качестве ручки с темляком можно использовать стандартные ручки от лыжных палок с трубкой диаметром 16 мм, либо самостоятельно сделать более удобную ручку из дерева, пенопласта и приклеить ее эпоксидной смолой на конец секции 9: рис. 11. Ручки из полиэтилена одеваются и снимаются после нагрева в горячей воде. Ручки из резины лучше не использовать, т.к. они очень тяжелы и небезвредны. Рекомендации по конструкции рукоятки даны в следующей статье.

Правильно изготовленные палки имеют основной габарит от 720 до 1240 мм и вес - пары не более 600 г. Полностью выдвигать внутреннюю секцию не следует (надо оставлять, по крайней мере, 60 мм на перекрытие секций во избежание поломки узла сочленения). В поход желательно взять небольшой набор запасных частей: запасной опорный элемент (кольцо), 1-2 запасных пальца (или коронки), 1-2 запасных комплекта шайб. Если одинаковыми палками снабжена вся группа, достаточно двух таких комплектов ЗИП на всю группу.

Для личного пользования каждый может изготовить палки по предложенной технологии, но для использования ее в коммерческих целях рекомендуется обратиться к автору (технология производства и оснастка имеют особенности, отработка которых без помощи автора отнимет много времени и сил). Автор видит развитие данных идей в еще более совершенной конструкции, и ее готов передать ее фирме, внедрившей данную конструкцию.
